奥鲲core-rk3506j-sh是一款基于瑞芯微RK3506系列处理器的高性能全国产化嵌入式核心板，采用工业级邮票孔封装设计，集成了丰富的多媒体接口与工业通信接口，兼具高性能、低功耗与高可靠性，广泛适用于工业控制、智能终端、边缘计算等应用场景。
奥鲲core-rk3506j-sh是一款基于瑞芯微RK3506系列处理器的高性能全国产化嵌入式核心板，采用工业级邮票孔封装设计，集成了丰富的多媒体接口与工业通信接口，兼具高性能、低功耗与高可靠性，广泛适用于工业控制、智能终端、边缘计算等应用场景。

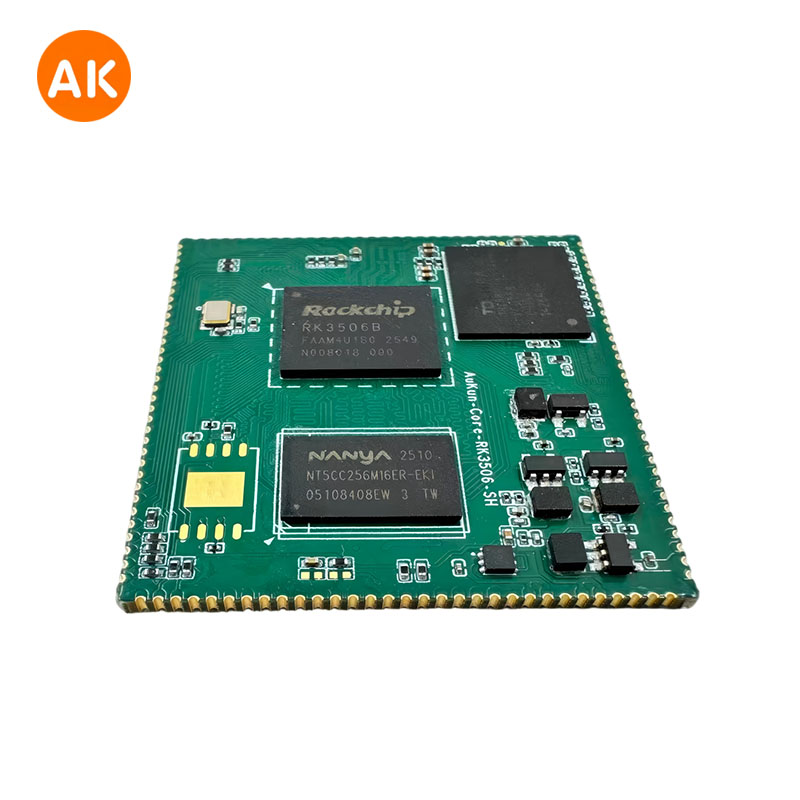

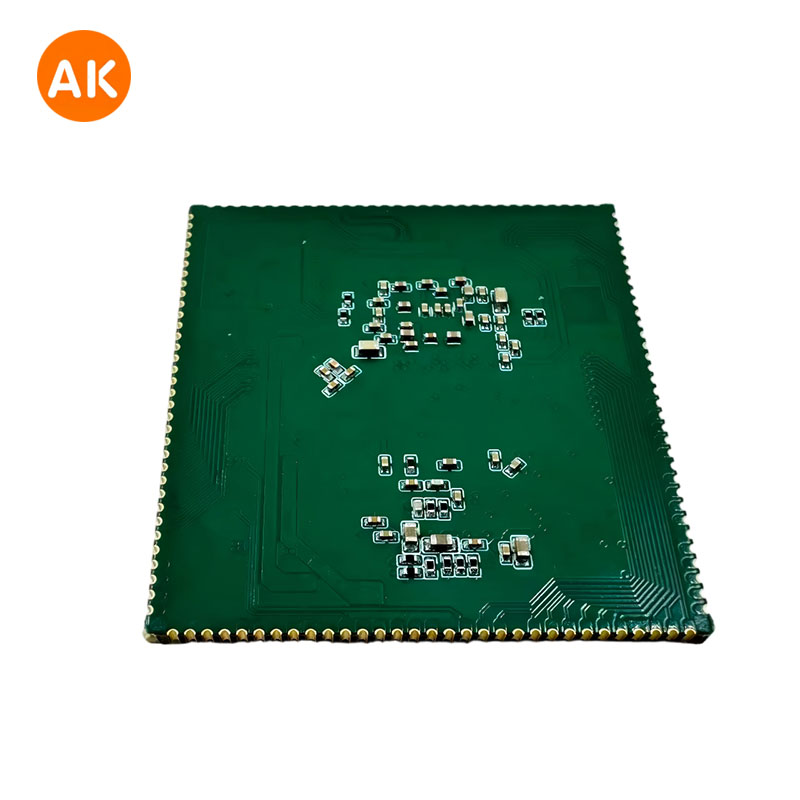

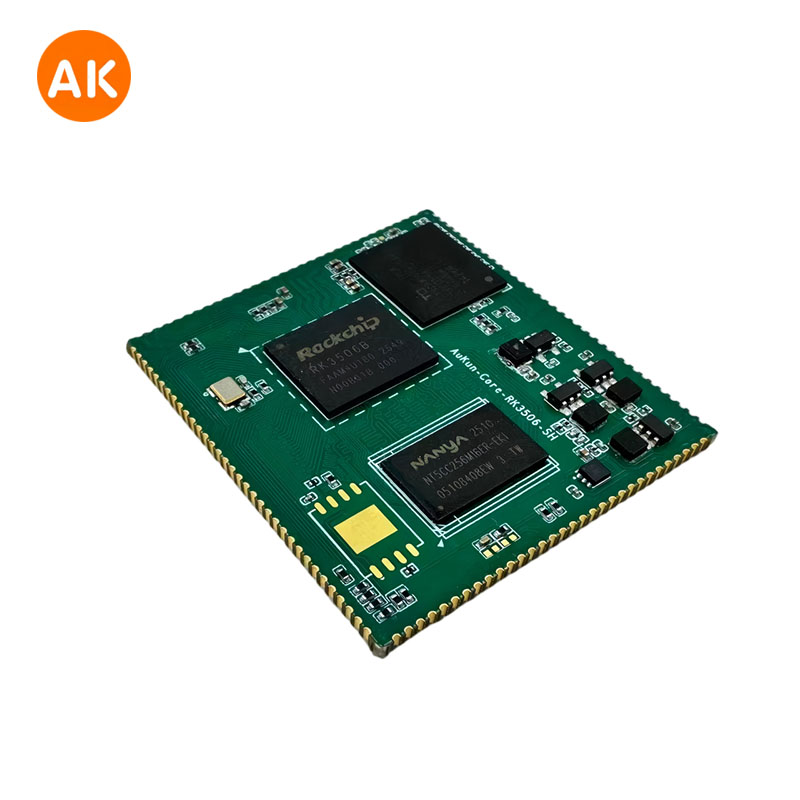

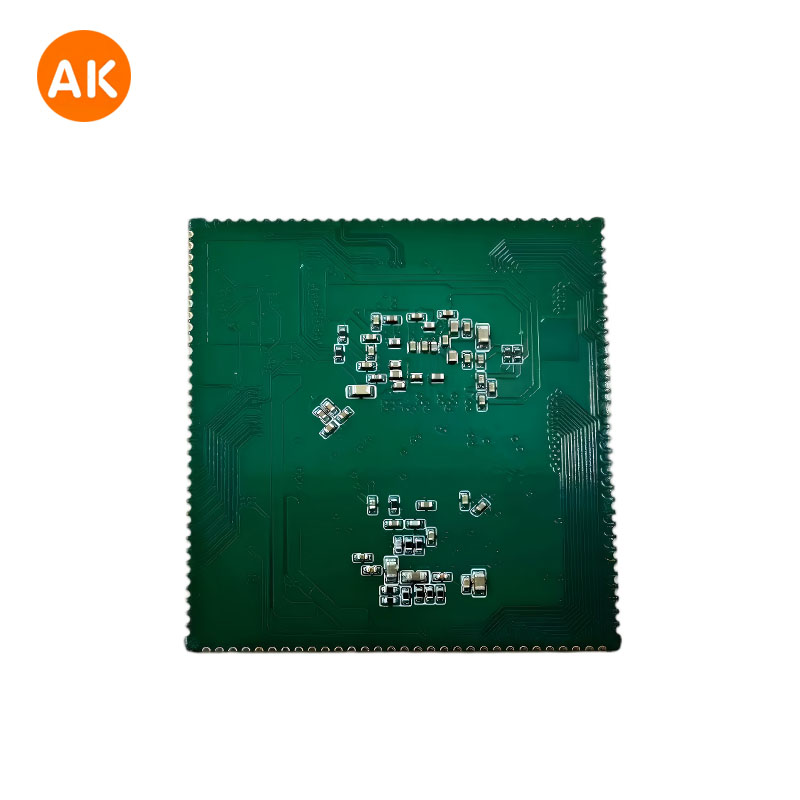

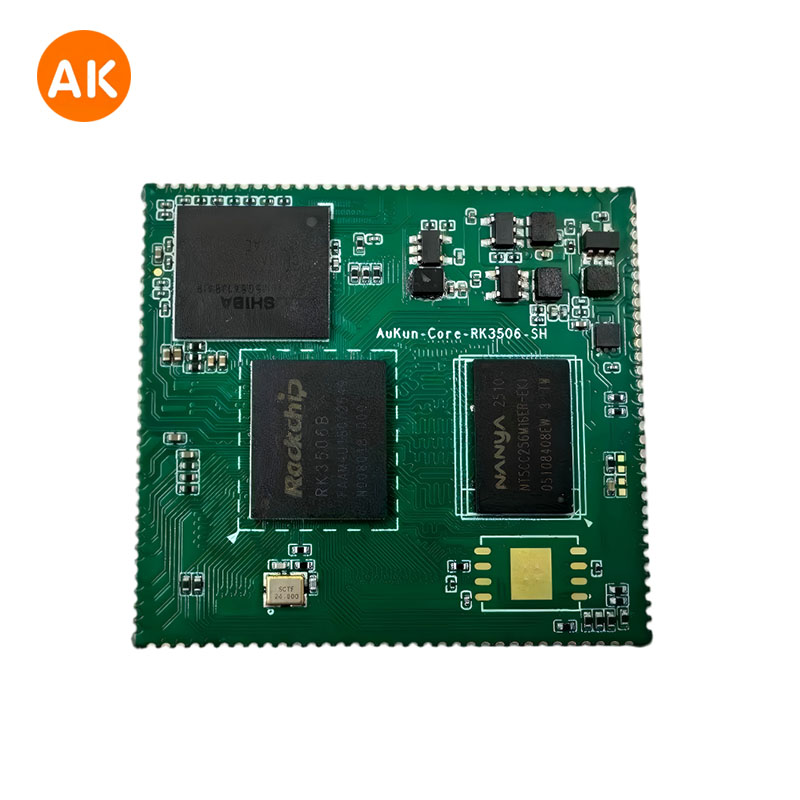

Aukun-core-rk3506j-sh工业级核心板
在工业智能化与物联网技术蓬勃发展的今天，Aukun-core-rk3506j-sh核心板以其国产化设计、三核异构强劲性能、丰富的工业接口与灵活的邮票孔封装，成为推动嵌入式行业创新发展的关键力量。这款基于瑞芯微RK3506系列处理器的核心板，专为追求高效、稳定、自主可控的工业应用场景量身打造，引领您步入工业物联网应用的新纪元
基本参数
名称 | 配置 |
SOC | 瑞芯微RK3506J/RK3506B可选 |
CPU | RK3506B：3*Cortex-A7@1.5 GHz，Cortex-M0@200MHz RK3506J：3*Cortex-A7@1.2GHz，Cortex-M0@200MHz |
内存 | 256MB/512MB DDR3 |
ROM | 4/8GB eMMC或512MByte Nand Flash |
工作电压 | DC 5V |
工作温度 | 工业级-40℃~+85℃ 宽温级 -20℃~+70℃ |
接口方式 | 邮票孔封装，140Pin，引脚间距1mm |
尺寸 | 39.5mm * 43.3 mm |
功能参数
功能 | 数量 | 参数 |
LCD显示 | 2 | 1路MIPI DSI 2Lane，单通道速率1.5Gbps，最高1280×1280@60Hz； 1路LCDC并行输出，支持RGB888/RGB666/RGB565/BT.656/MCU，分辨率最高1280×1280@60Hz； |
音频接口 | 多路 | 5路SAI音频总线、8通道PDM、单路差分Audio ADC、SPDIF收发；支持I2S/PCM/TDM，采样率最高192KHz |
USB | 2 | 2路USB2.0 OTG，支持480Mbps 高速、12Mbps全速、1.5Mbps低速模式 |
串口UART | 6 | UART0~UART5，支持DMA、中断传输，最高波特率4Mbps，UART0 可作为调试串口 |
以太网 | 2 | EMAC RMII接口，10M/100Mbps自适应 |
SD接口 | 1 | SDMMC，支持 SD3.0、MMC4.51 协议，4bit 数据总线 |
I2C | 3 | I2C0/I2C1/I2C2，支持7bit/10bit从地址、多主机、超时检测，最高速率1Mbps |
并行总线 | 2 | 1路DSMC Master接口，1路DSMC Slave接口 |
SPI | 3 | 支持主模式与从模式，最大传输速率50 Mbps |
ADC | 4 | 10bit SAR单端ADC，采样率最高1MSPS |
GPIO | 86 | 全部外设引脚支持信号复用，可配置为通用GPIO，配套定时器、PWM、按键等拓展功能 |
应用场景
广泛适用于工业自动化控制、智能人机交互终端、边缘计算与物联网网关、智慧能源与电力设备、医疗设备与健康监测、车载电子与交通设备等众多领域，为各行业智能化升级提供高效、稳定、自主可控的嵌入式解决方案。
